Befestigung für Wandschwenkkrane
Welche Kranbefestigung ist für meinen Einsatzfall geeignet?
Hier zeigen wir Ihnen die vielfältigen Möglichkeiten für eine Wandmontage:
Woran soll befestigt werden? | Welche Krantypen sind möglich? | Welche Tragfähigkeiten und Ausladungen sind möglich? | Welche Voraussetzungen sind kundenseitig zu erbringen? | Befestigung |
Stahlstütze | alle | alle Tragfähigkeiten und Ausladungen | Eignung der Stütze prüfen | mit Schraubverbindung |
Stahlstütze / Stahlbetonstütze | alle | bis 500 kg alle Ausladungen; ab 500 bis 3200 kg je nach Ausladung |
Eignung der Stütze prüfen | mit Umklammerungskonsole |
Stahlbetonstütze |
VW 50 LW 36-235 LWX 36-200 |
alle Tragfähigkeiten und Ausladungen in diesen Baugrößen |
Eignung der Stütze prüfen Kernlochbohrungen |
mit 3-seitiger Stützenkonsole |
Stahlplatten an einer Stahlstütze, Betonstütze oder Betonwand |
alle | alle Tragfähigkeiten und Ausladungen | Eignung der Unterkonstruktion prüfen | mit Anschweißplatten |
Stahlbetonwand | alle | alle Tragfähigkeiten und Ausladungen | Eignung der Unterkonstruktion prüfen | mit Gewindestangen und Gegenplatten |
Sie interessieren sich für einen Wandschenkkran mit Wandmontage? Dann fordern Sie jetzt ein Angebot an!

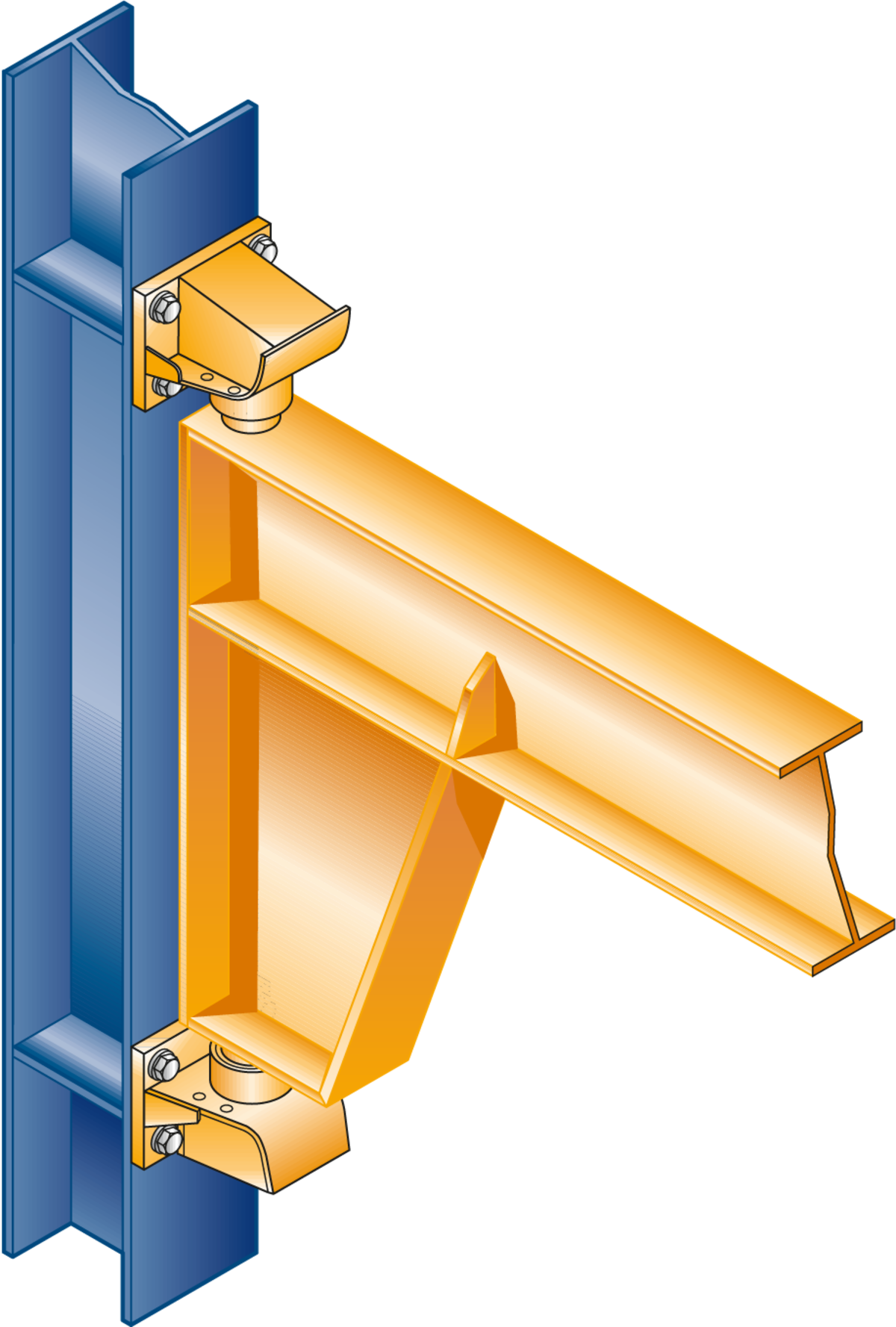

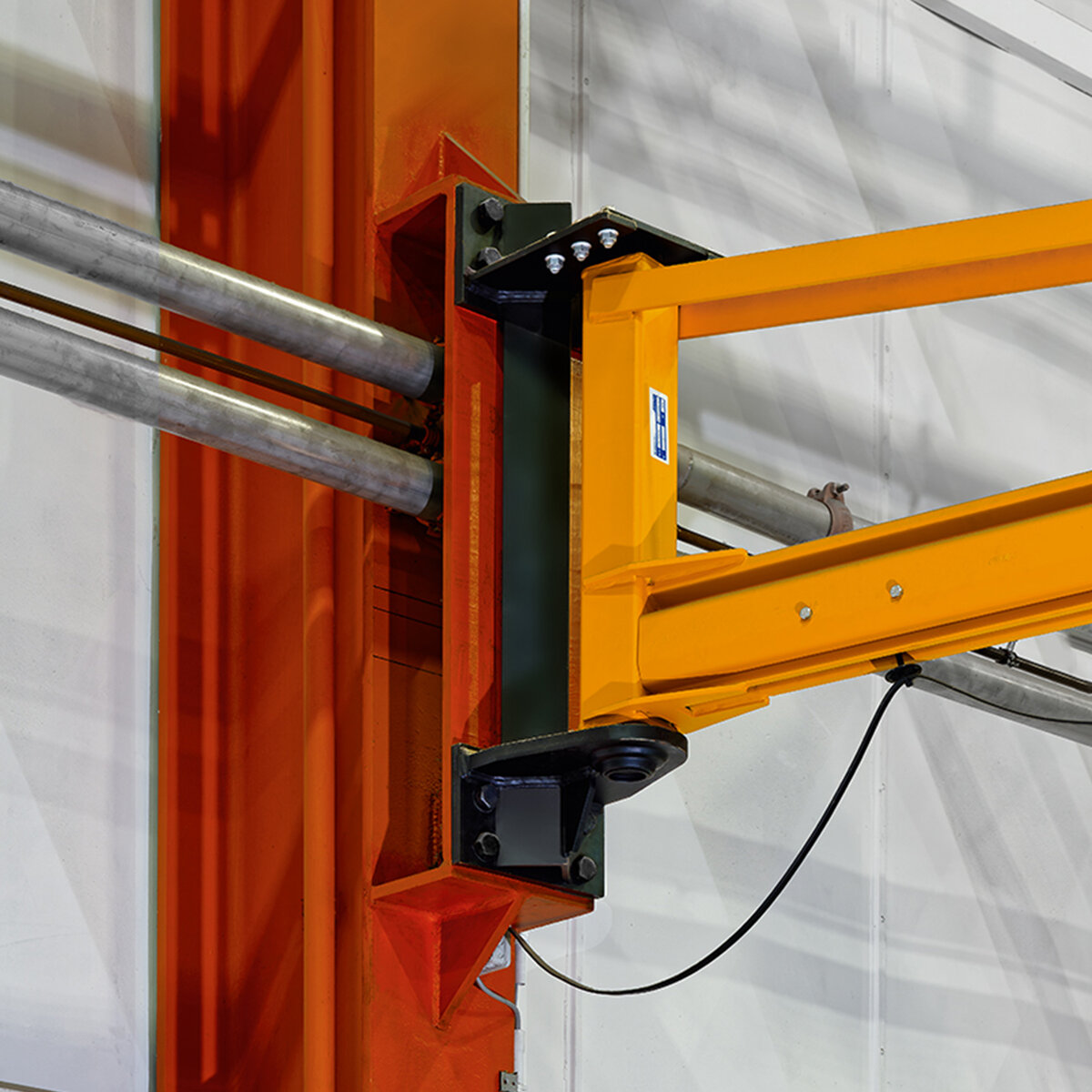

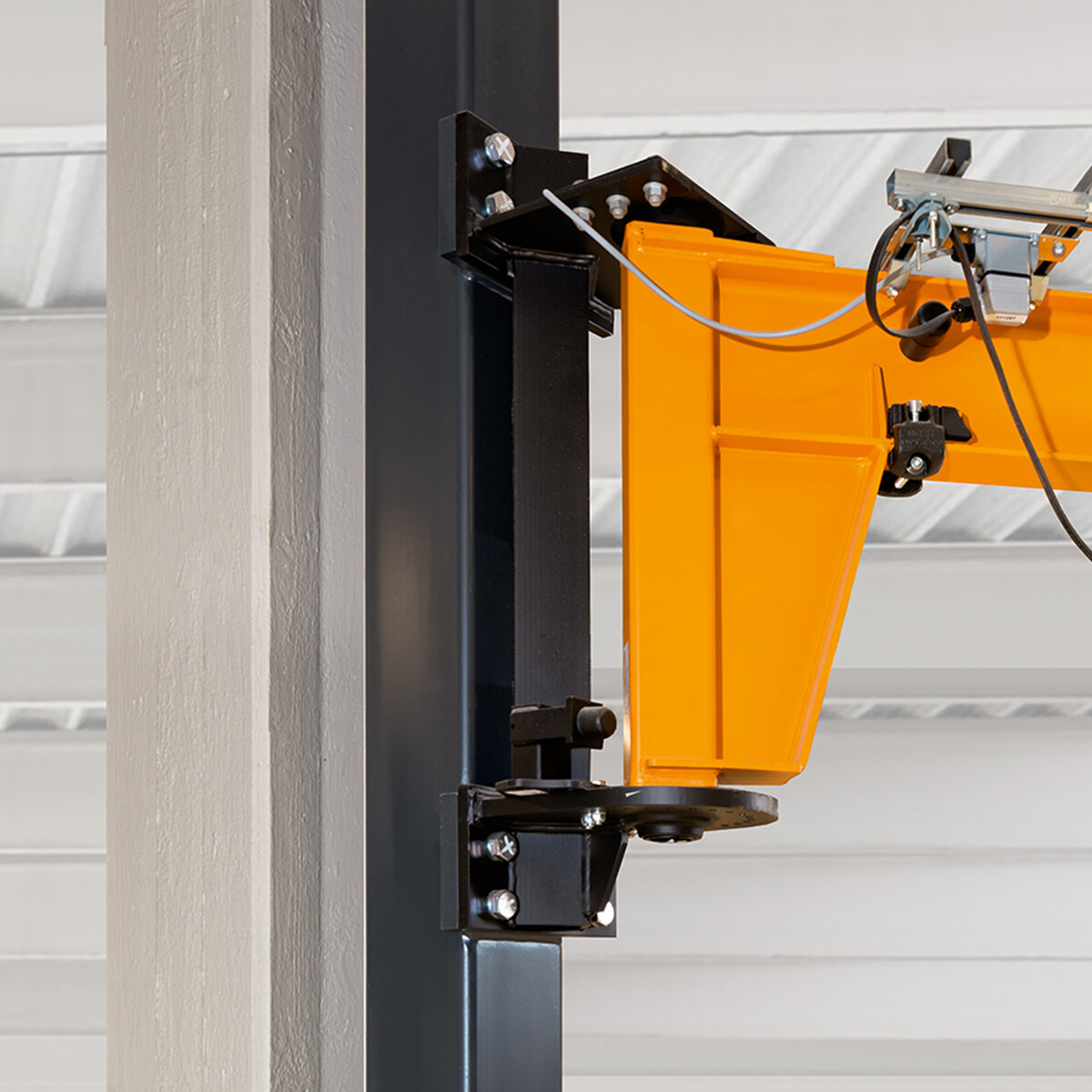

Befestigung an Stahlstützen mit Schrauben
Sie haben eine ausreichend dimensionierte Stahlstütze, an der ein Wandschwenkkran befestigt werden soll?

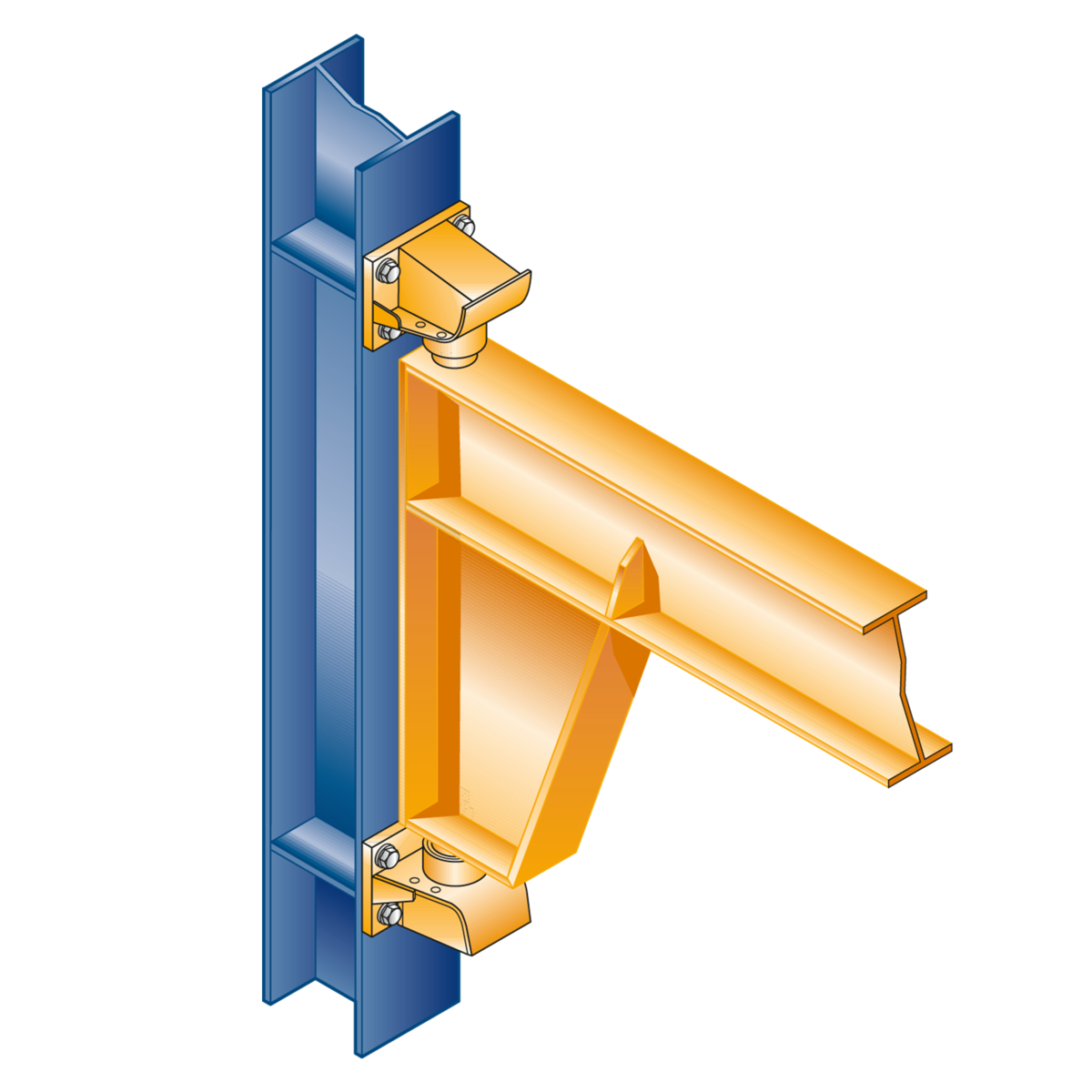

Dann lassen sich alle ABUS Wandschwenkkrane mittels Schrauben direkt daran befestigen, wenn die Anschlussfläche mindestens 300 mm breit ist. Bei den Typen LW und LWX erfolgt dies über die Wandkonsole, beim Typ VW durch direktes Anschrauben der beiden Wandlager.
Die Wandkonsole bzw. die Wandlager gehören zum Standard-Lieferumfang - zusätzlich sorgen wir, bei Montage durch ABUS, auch für die erforderliche Schraubverbindung.

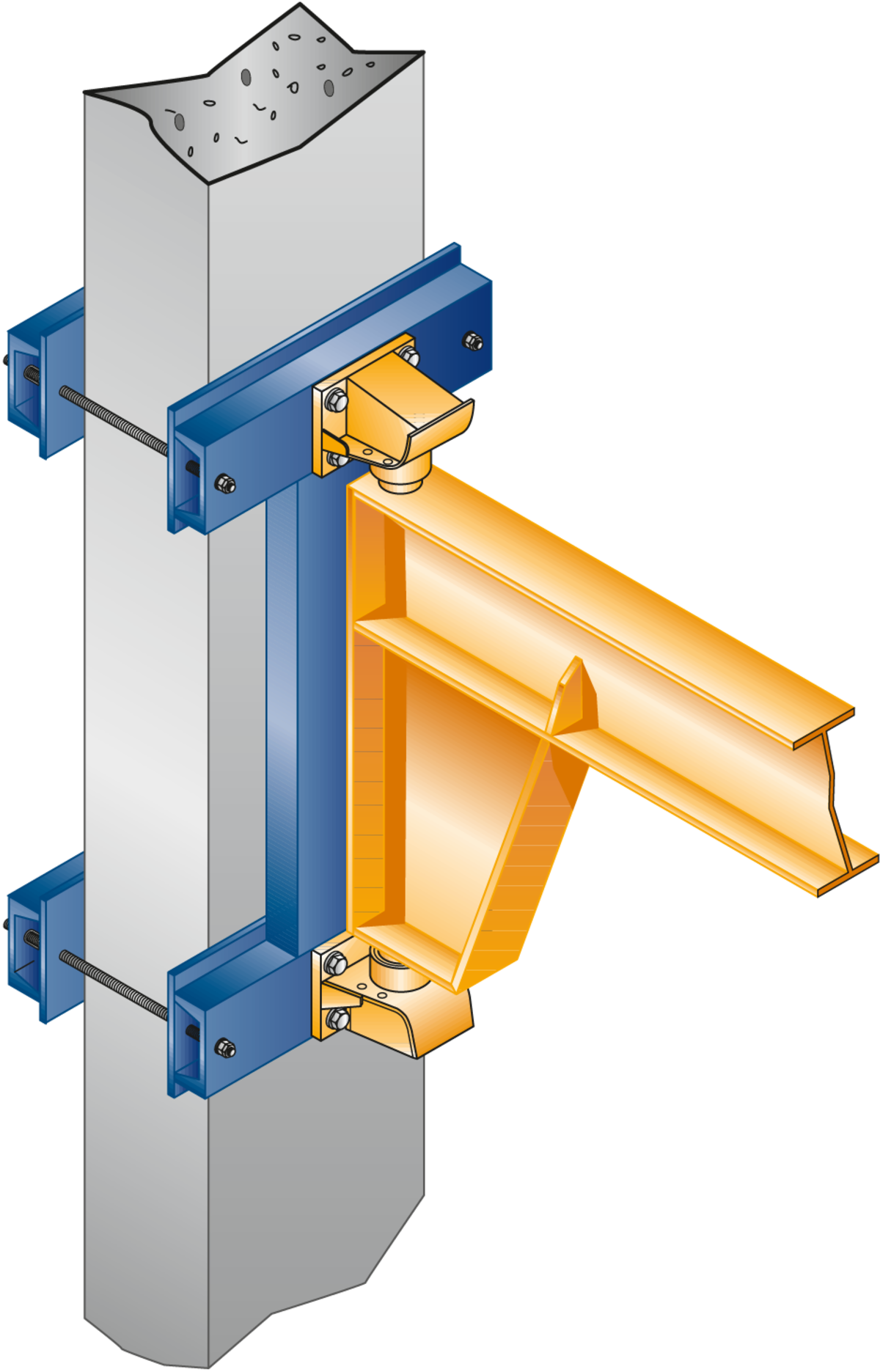

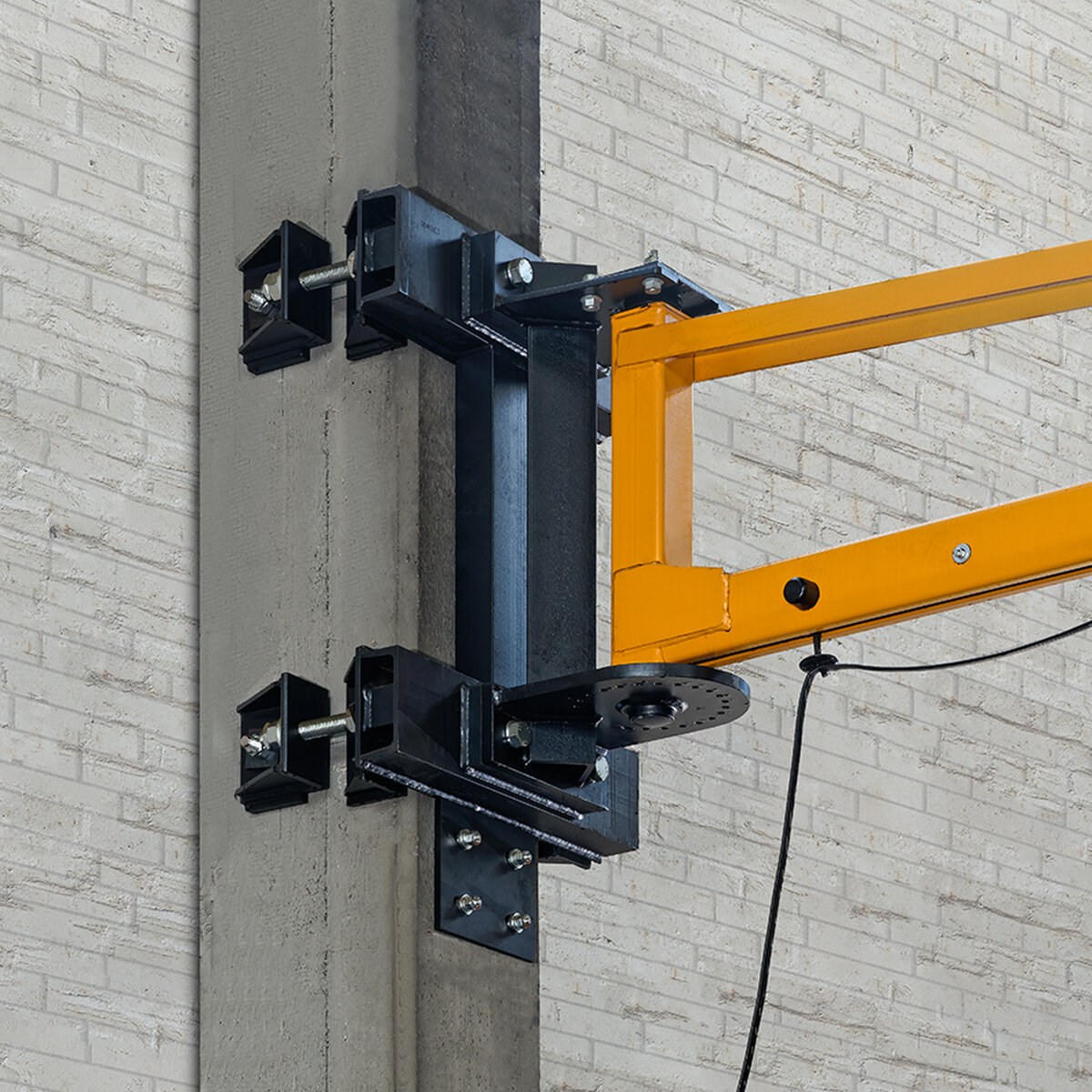

Befestigung an Stahlstütze oder Stahlbetonstützen über Umklammerungskonsole
In Ihrem Gebäude befinden Sie statisch geeignete Stahlbetonstützen für einen Kranbetrieb?

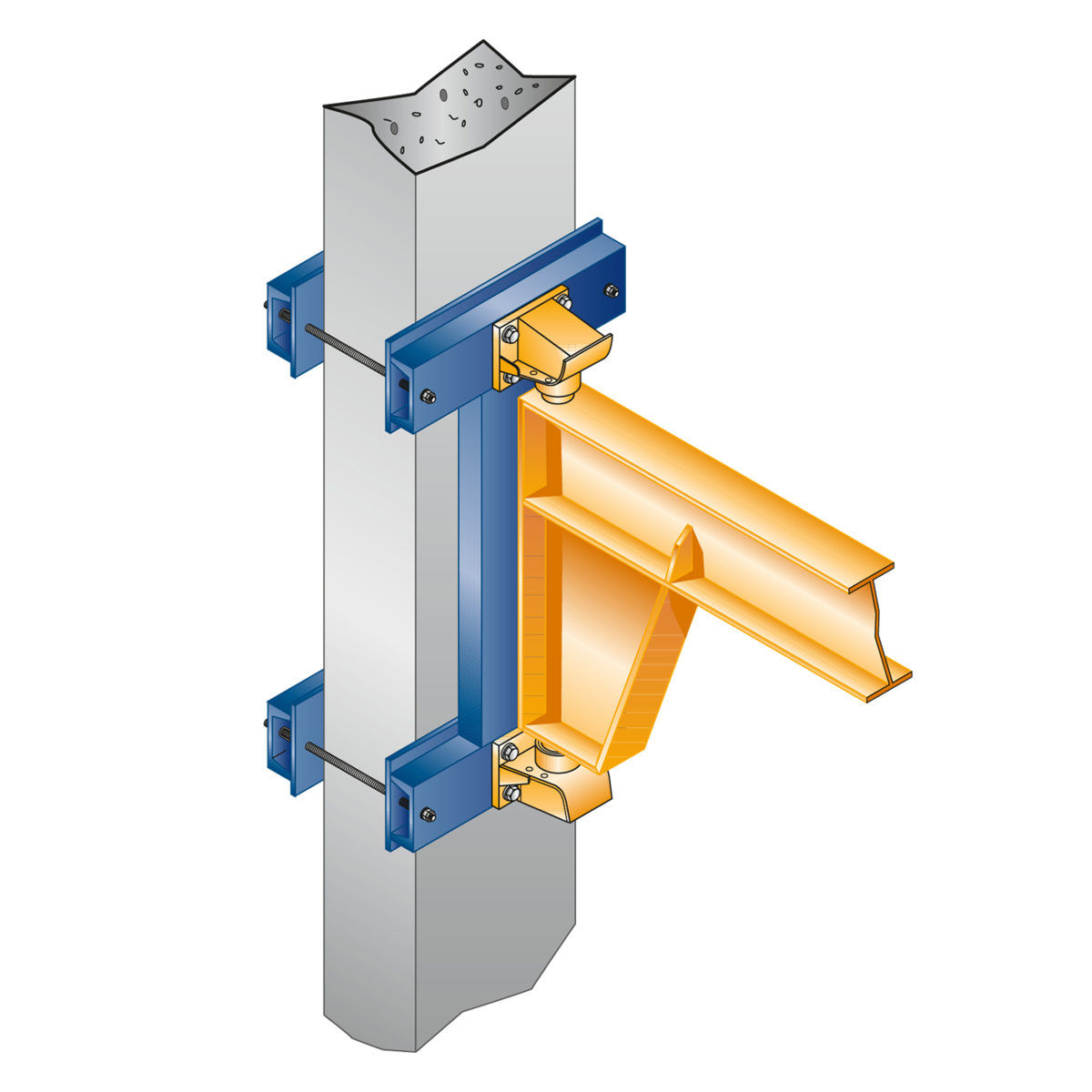

Mit der Umklammerungskonsole können quadratische und rechteckige Stahlbetonstützen für die Befestigung genutzt werden. Sie müssen von allen Seiten frei umfassbar sein und eine Mindestbreite von 300 mm haben. Um die Befestigung sicher an der Stütze in der gewünschten Höhe zu halten, wird über die Gewindestangen die erforderliche Spannkraft aufgebracht.
Die für Ihre Stützenmaße passende Umklammerungskonsole mit dem erforderlichen Befestigungsmaterial gehören zum Lieferumfang.

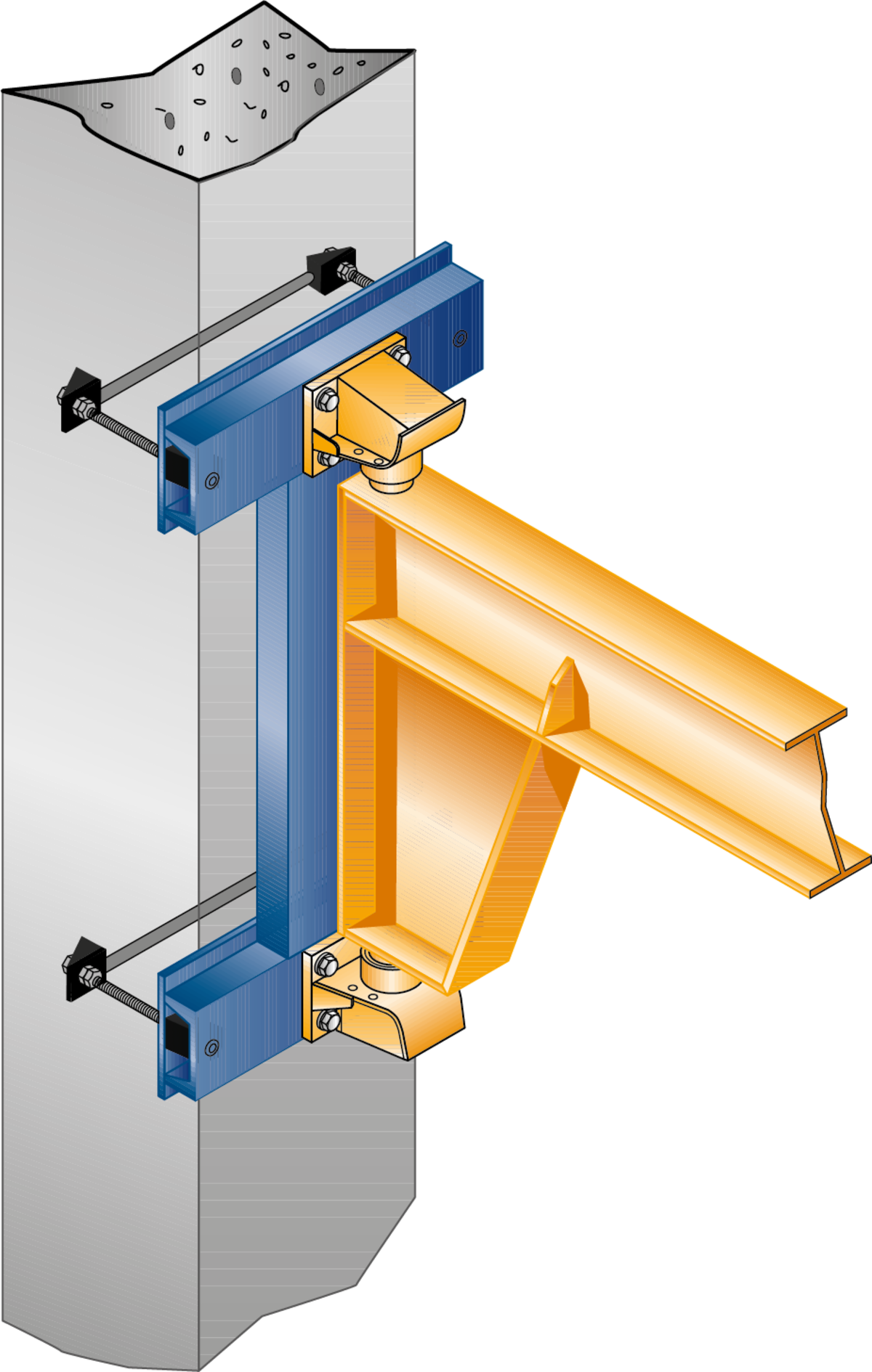

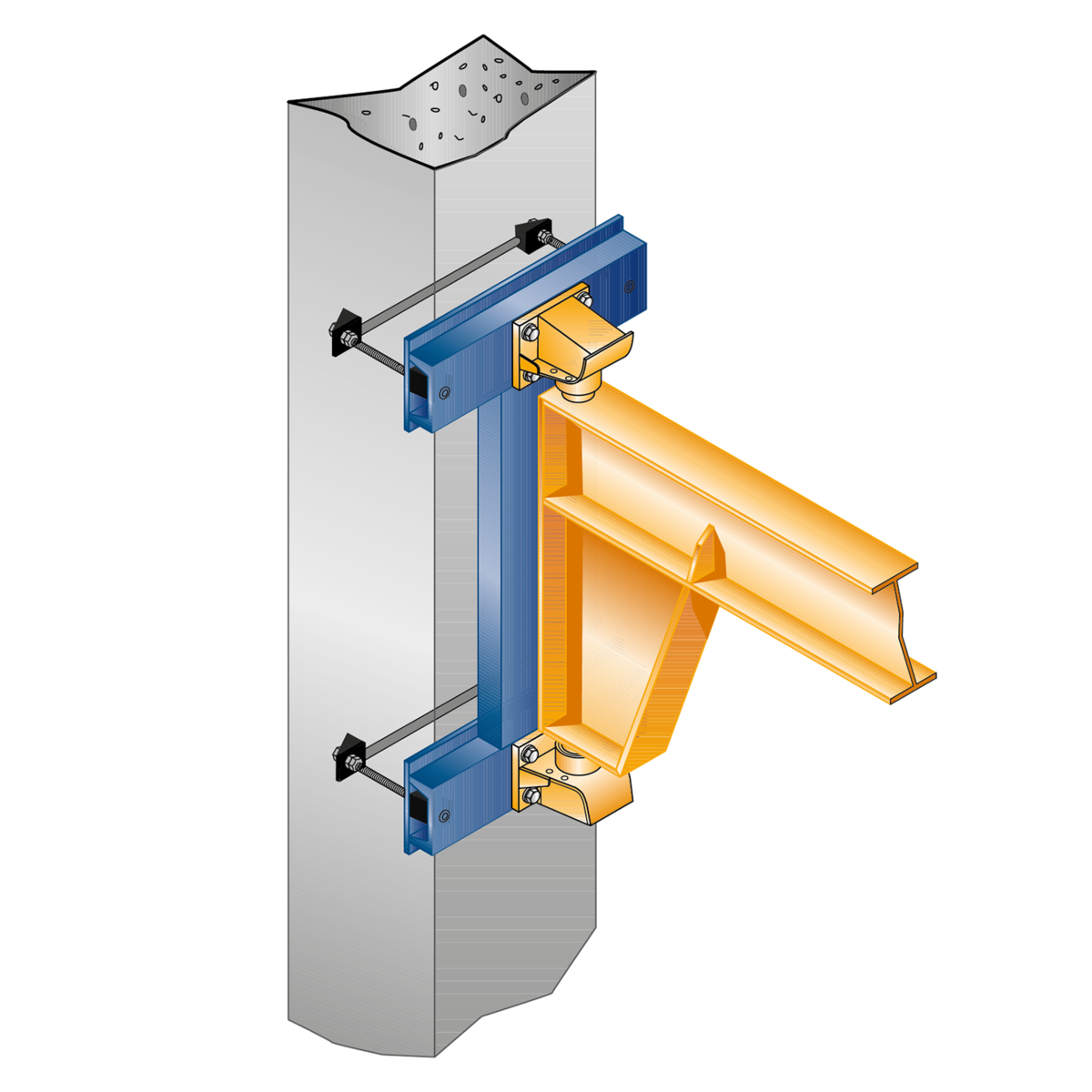

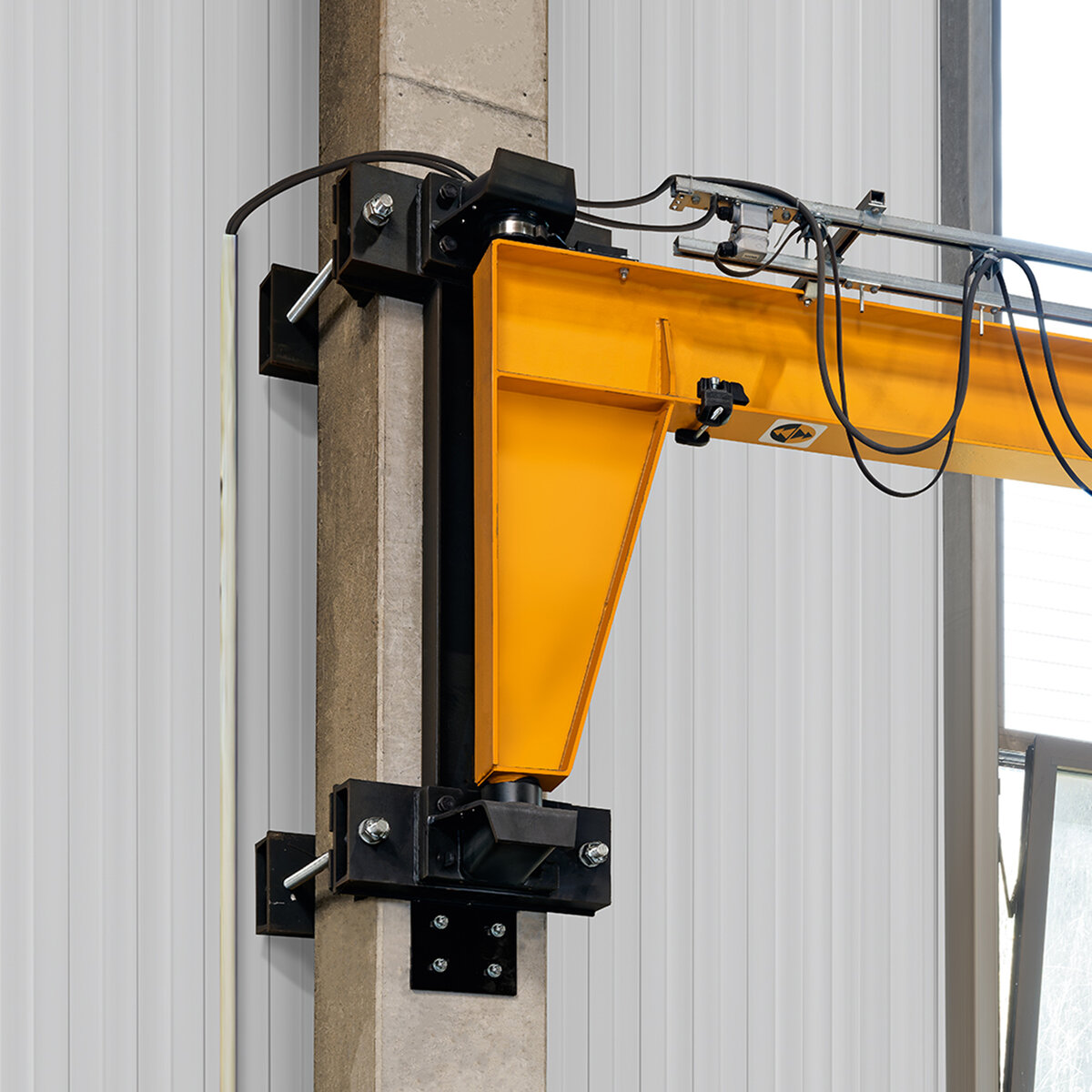

Befestigung an Stahlbetonstützen über 3-seitige Stützenkonsole
In Ihrem Gebäude haben Sie statisch geeignete Stahlbetonstützen, welche aber rückseitig nicht umfasst werden können?
Mit einer 3-seitigen Stützenkonsole lassen sich auch daran Wandschwenkkrane befestigen, bei einer Stützenbreite von 300 bis 600 mm. Dafür muss die Hallenstütze an zwei Positionen mittels Kernlochbohrungen horizontal durchbohrt werden. Schwenkanschläge an der Konsole begrenzen den Schwenkbereich auf 180°.
Bei der Montage durch ABUS führen unsere Monteure auch die Kernbohrarbeiten bis zu einer Stützenbreite von 400 mm durch.
Die für Ihre Stützenmaße passende Stützenkonsole mit dem erforderlichen Befestigungsmaterial gehören zum Lieferumfang.

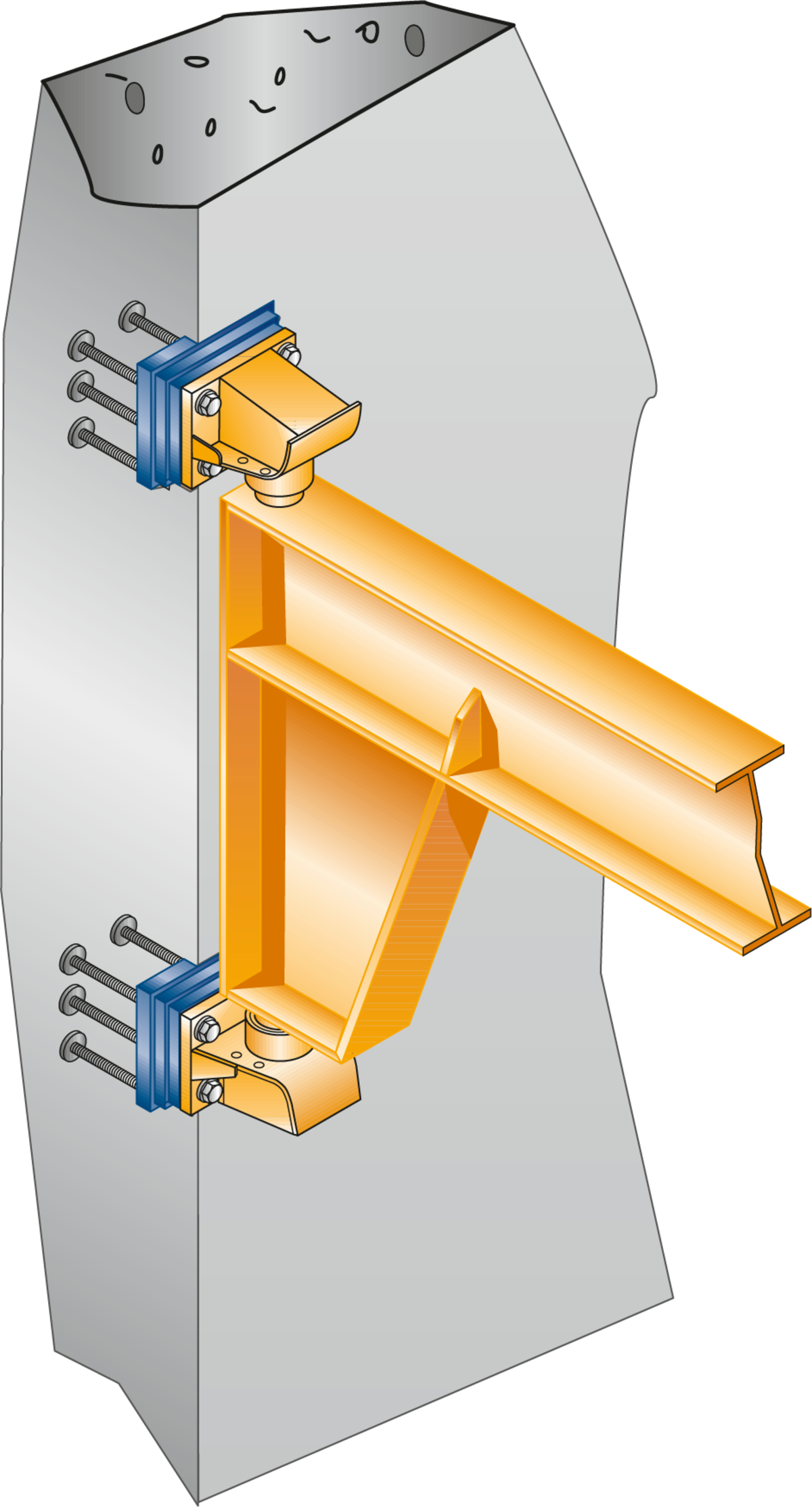

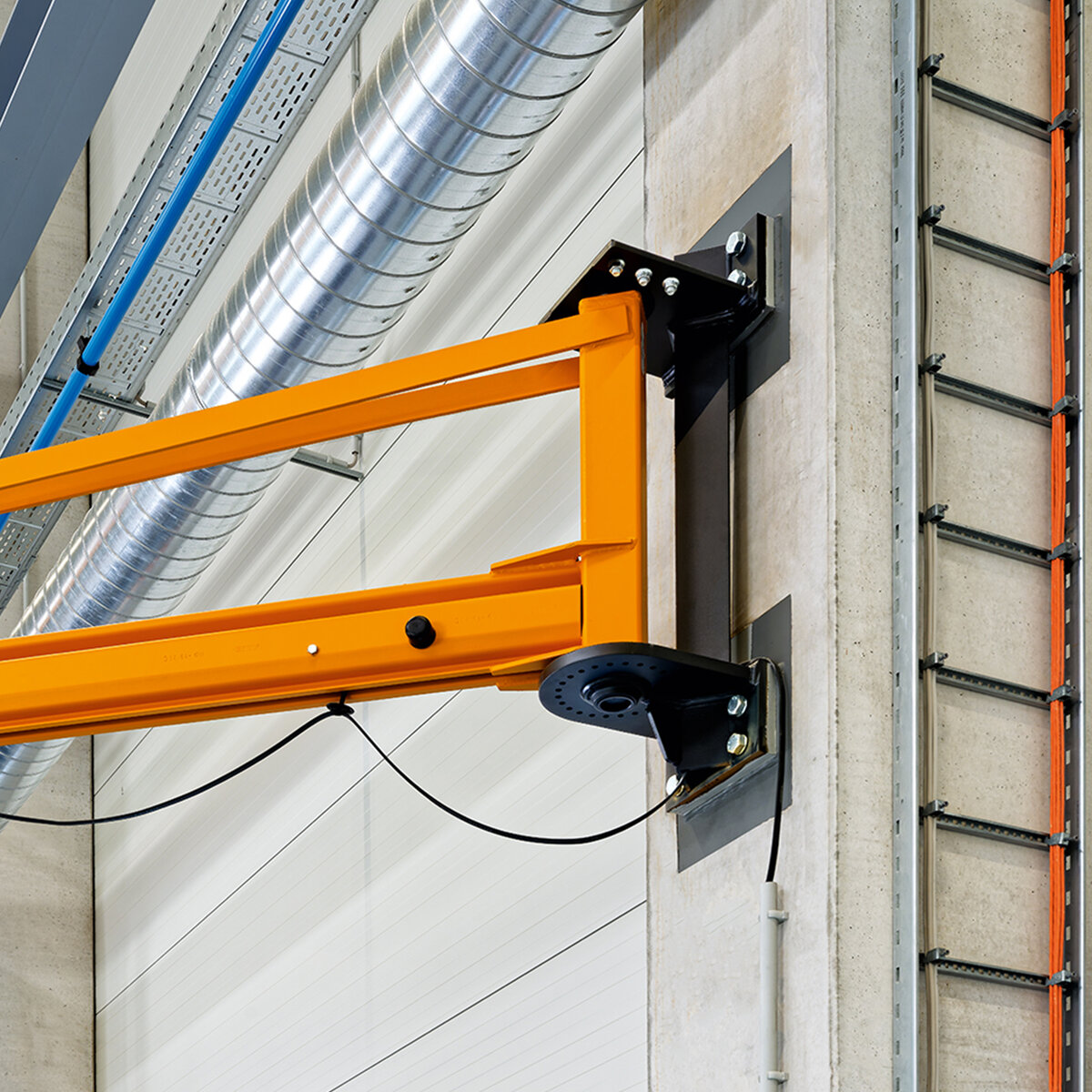

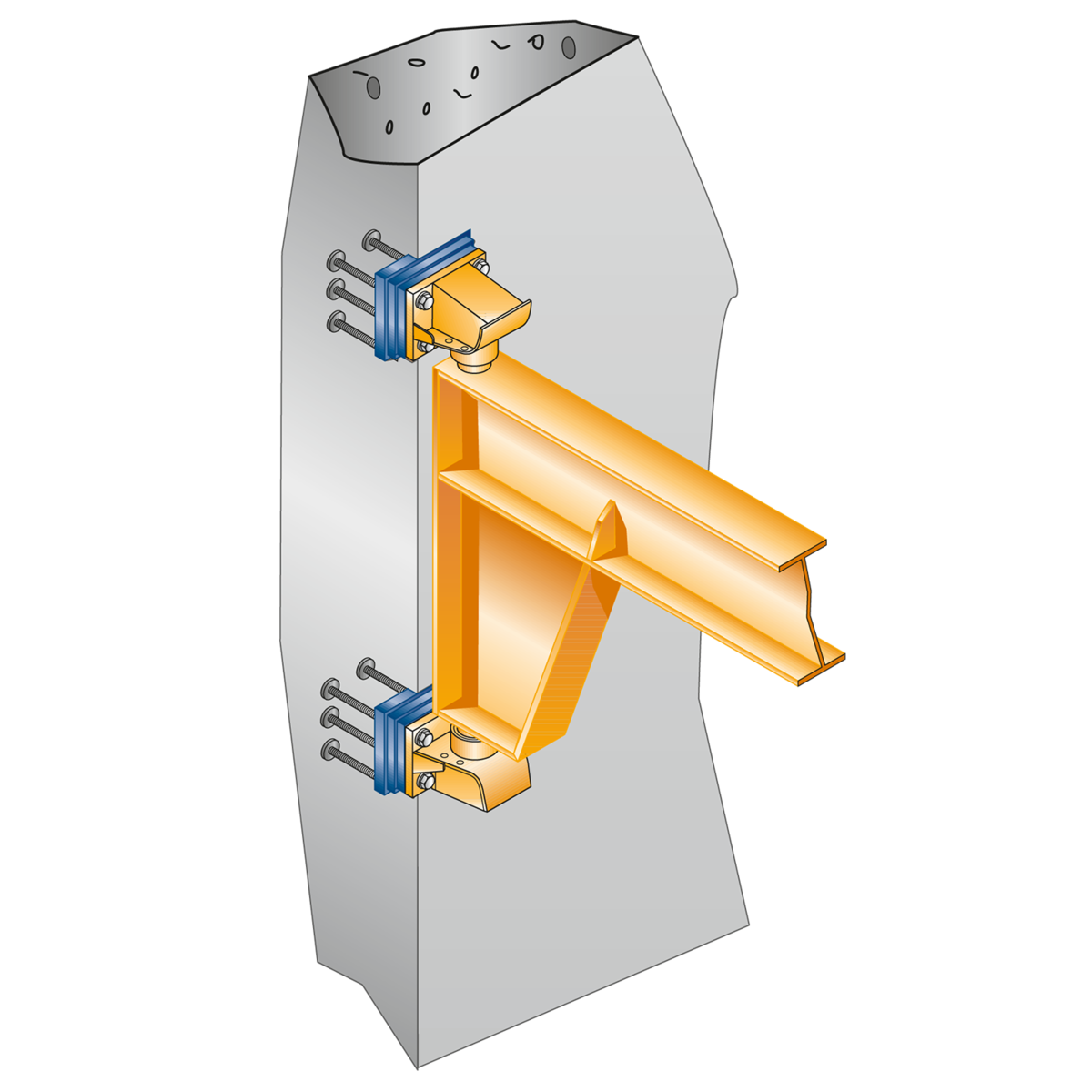

Befestigung an Stahlbetonwänden oder Stahlbetonstützen mittels Anschweißplatten
Sie haben eine Stahlbetonwand oder Stahlbetonstütze, in der Stahlplatten mit Rückverankerung eingegossen sind?
Mit den Anschweißplatten von ABUS haben Sie die Möglichkeit, Wandschwenkkrane an Ihren vorbereiteten Einbauplatten zu installieren. Vorraussetzung ist, dass die Platten untereinander exakt in der gleichen Ebene liegen und eine lotrechte Anschlussfläche bieten. Die Anschweißplatten werden mit der Unterkonstruktion verschweißt und die Wandkonsole bzw. die Wandlager des Krans darauf angeschraubt.
ABUS liefert die Anschweißplatten mit den erforderlichen Befestigungsschrauben.
Befestigung an Stahlstützen mittels Anschweißplatten
Eine weitere Möglichkeit besteht darin, die Anschweißplatten direkt an Stahlstützen oder tragenden Stahlkonstruktionen anzuschweißen, falls diese nicht durchbohrt werden sollen oder keine Umklammerungsmöglichkeit besteht.

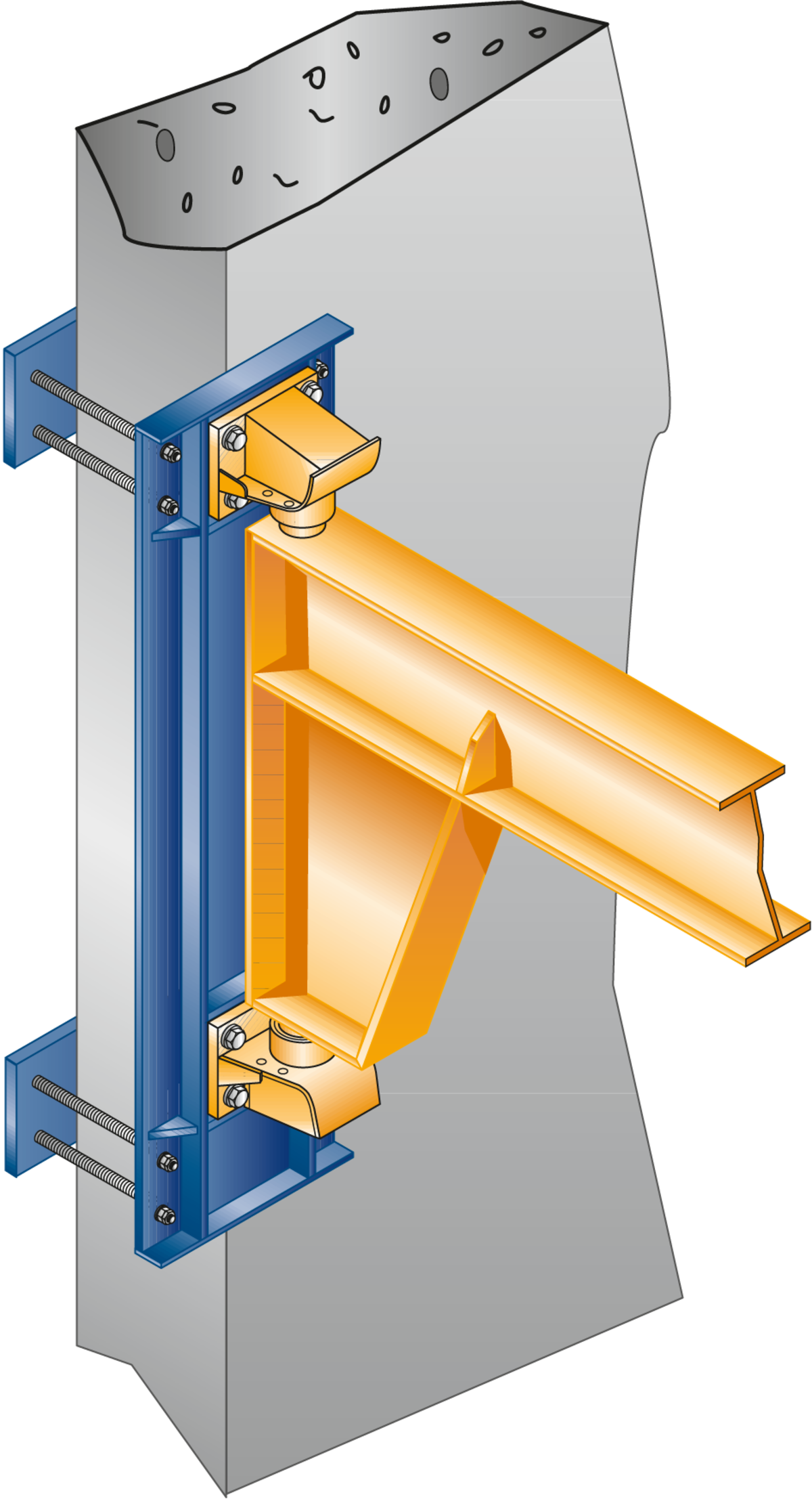

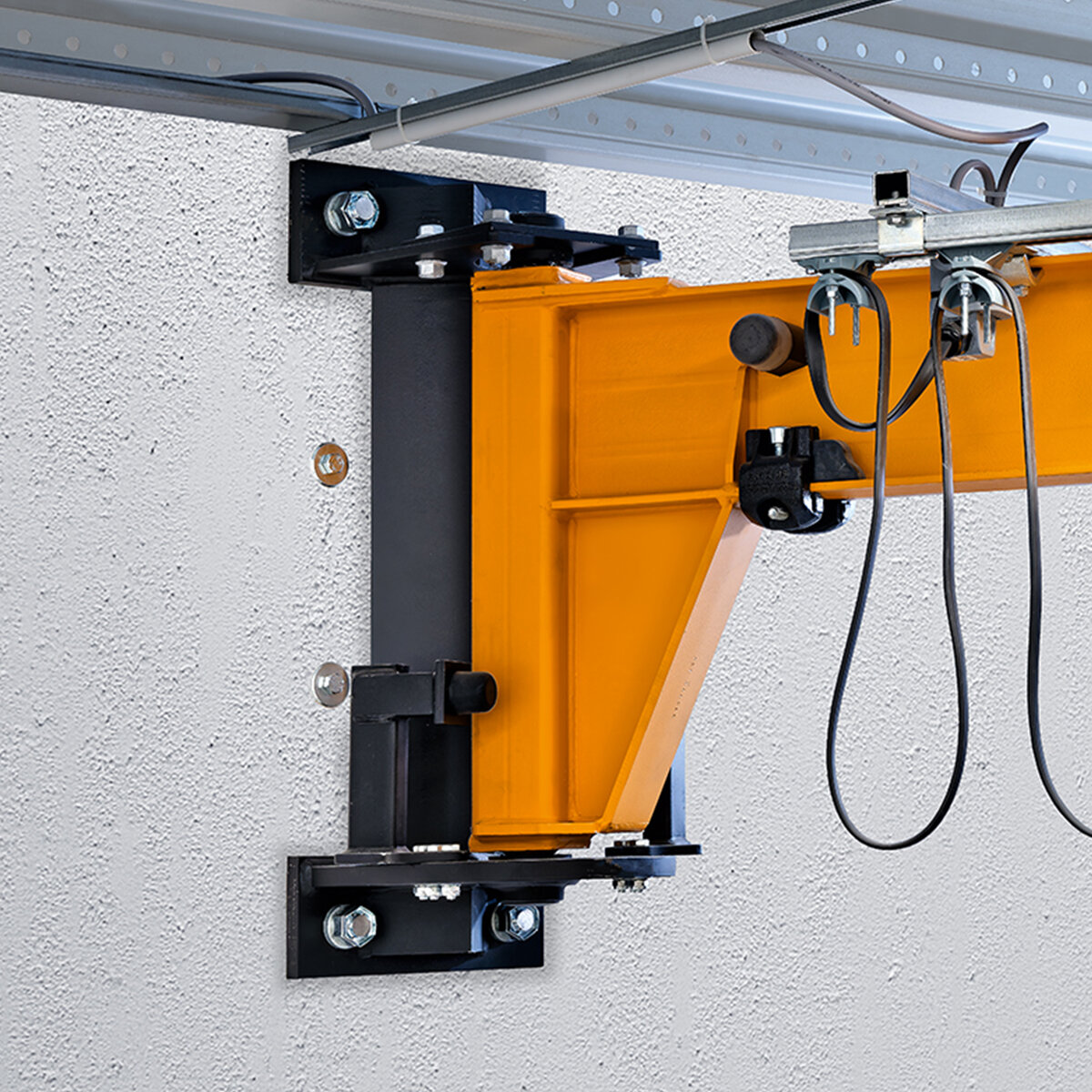

Befestigung an Stahlbetonwänden mittels Wandkonsolen und Durchgangsankern
In Ihrem Gebäude sind ausreichend belastbare Stahlbetonwände vorhanden?

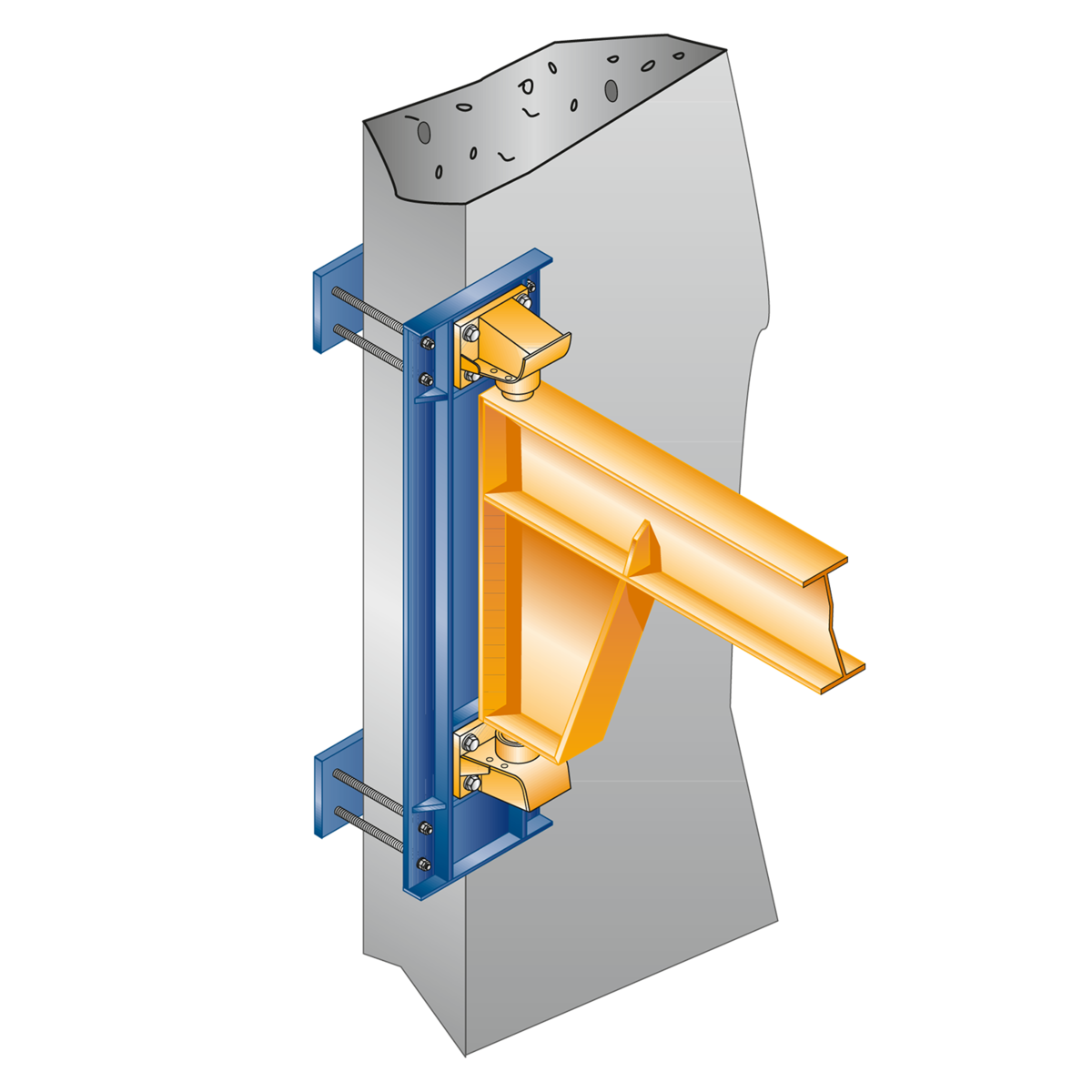

Mit unseren Wandschwenkkranen vom Typ LW und LWX ist die Wandkonsole Bestandteil des Serienlieferumfangs. Bei Wandschwenkkranen des Typs VW wird die Wandkonsole zusätzlich zu den Wandlagern benötigt. Die Betonwand wird durchbohrt und unter Verwendung von Zugankern und Gegenplatten wird die Wandkonsole direkt an der Betonwand befestigt.
Die passenden Gewindestangen für die erforderliche Wanddicke inkl. der Gegenplatten und das Befestigungsmaterial können wir Ihnen auf Wunsch mitliefern. Wenn wir montieren, ist dies in der Lieferung enthalten.
